产品概述

LNG输运和储存系统的多相流计算工具

LNG输运和储存系统的多相流计算工具

预冷是确保LNG接收站顺利投产试运行的重点工作,通过预冷使常温的LNG输送管道和储罐达到温度较低工作状态,防止低温LNG 突然进入常温管道和储罐引起局部管道和储罐急剧大幅收缩,从而造成管道和储罐的损坏。软件在快速建模的基础上,能够计算长距离LNG输运管道的预冷;计算LNG相变产生的BOG以及气液两相流输运;计算大容量LNG储罐的喷淋、LNG储罐壁面温降、两相流分布;计算LNG输运和存储设备如槽车、再冷凝器、高压泵等LNG相变,动态BOG生成。

特色功能

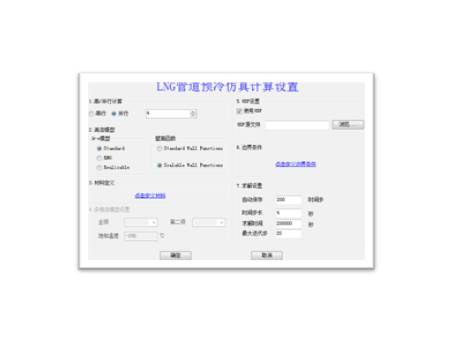

基于向导的快速建模和设置

基于向导的快速建模和设置

开发LNG系统专用计算工具软件,实现计算域快速建模、基于向导和模板设置,提供材料库和载荷工况库。

对管道网格进行合理布局

对管道网格进行合理布局

基于LNG超长输送管道和大型储罐的流场特点,创建了适合多组分气体,多相流传质传热的网格生成方案。对管道网格进行合理布局,降低网格数量,但不降低计算精度。

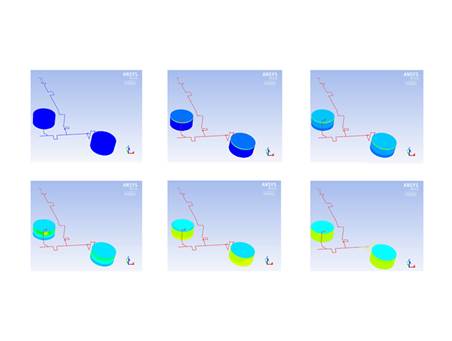

计算LNG在管道中的相变

计算LNG在管道中的相变

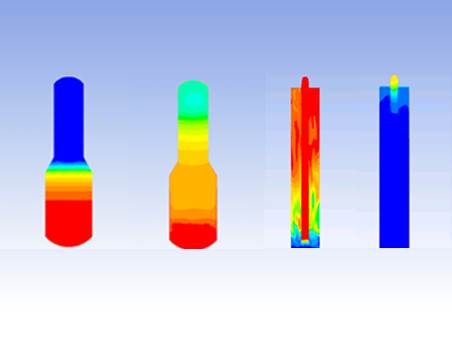

准确预测多种LNG输运和储存系统液冷和多相流输送计算。对LNG输运和储存系统设备的任意位置温降速率,多相流分布,压力流速等进行精确模拟。计算储罐喷淋,考查喷雾颗粒大小、喷射速率、喷射角度对冷凝效果的影响,UDF模型模拟槽车多点位的喷淋。

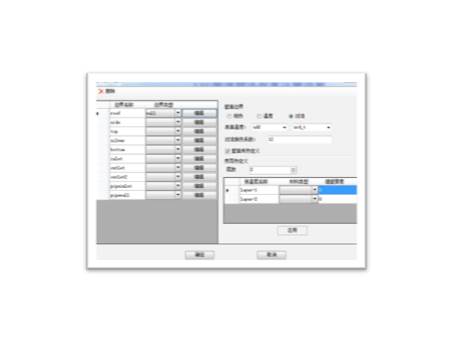

界面灵活,方便定义管道材料厚度等参数

界面灵活,方便定义管道材料厚度等参数

用expert命令调用高级多相流界面求解模型LNG和BOG的分界面;用壳层方式铺设管道壁面层……软件界面灵活,提供用户充分空间自定义设置。单个任务的计算周期能够在一天左右完成,适合工程设计的计算周期需要。

典型案例

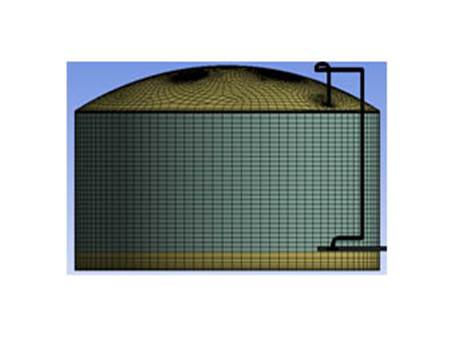

中海油某LNG接收站应用(LNG管道、储罐和再冷凝器的网格)

中海油某LNG接收站应用(LNG管道、储罐和再冷凝器的网格)

中海油某LNG接收站应用(冷凝器温度和组分变化与高压泵温度和组分变化)

中海油某LNG接收站应用(冷凝器温度和组分变化与高压泵温度和组分变化)

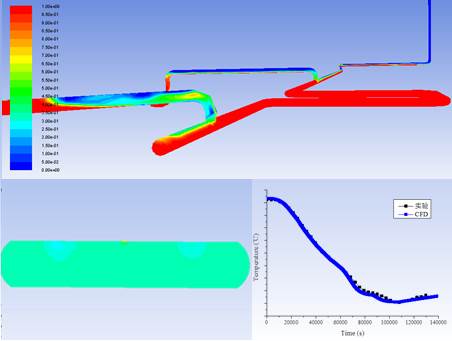

中海油某LNG接收站应用(LNG预冷中实验和模拟结果对比与槽车中温度变化)

中海油某LNG接收站应用(LNG预冷中实验和模拟结果对比与槽车中温度变化)
