产品概述
点阵结构分析Lattice Simulation

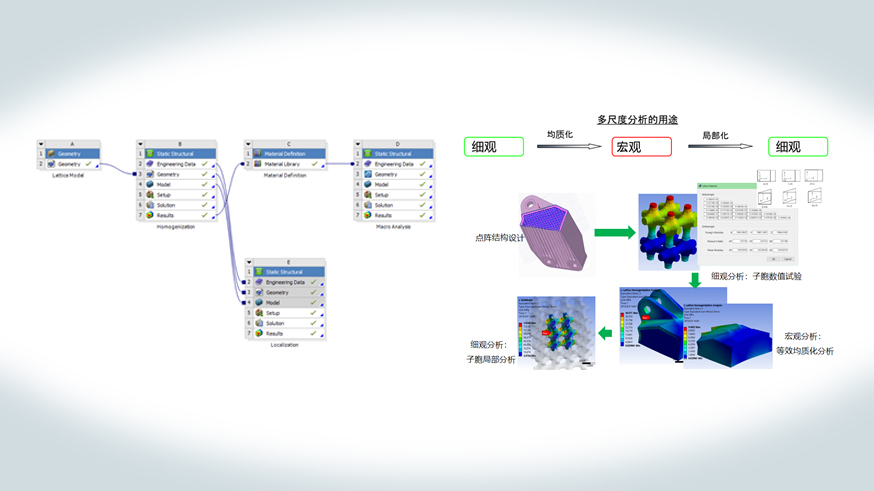

Lattice Simulation是一款用于增材点阵结构分析的工具，具有用户自定义和内置点阵结构设计两种方式，已集成在ANSYS add-in扩展工具中。基于多尺度算法，用户可以采用等效均质化技术对点阵结构进行有限元分析。并且提取非均质化点阵结构的等效材料参数，在均质化等效实体模型宏观力学分析后，通过局部分析对胞元结构进行详细的应力校核。
特色功能

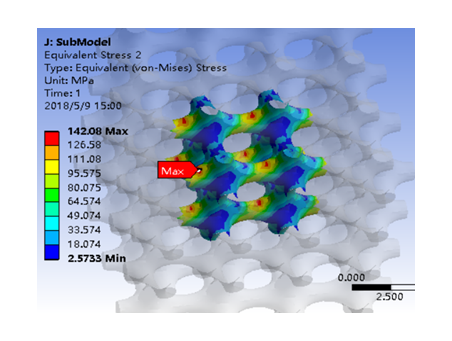

细观校核
考虑胞元外部边界条件（采用应变加载），对其进行详细的应力分析，校核点阵胞元结构强度性能。

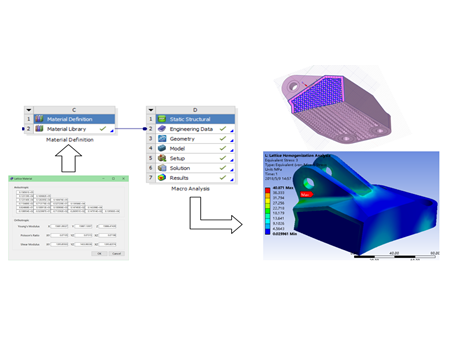

宏观分析
采用均质化分析得到的等效材料数据，并对等效实体点阵结构进行力学分析，分析含点阵结构模型的刚度性能。

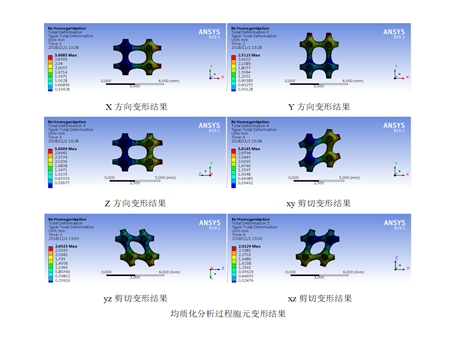

均质化分析
基于胞元结构类型及在空间上的周期排列特性，进行均质化计算，提取等效实体的材料力学特性。
典型案例

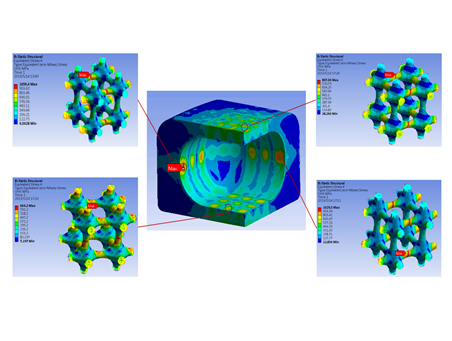

某压力容器优化设计

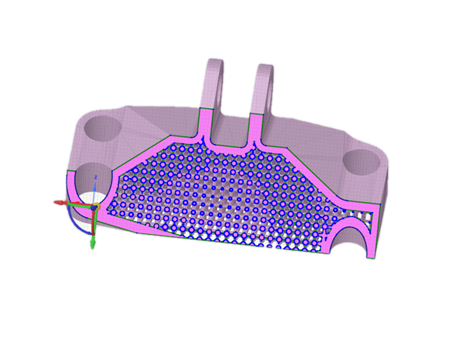

某点阵轻量化结构分析

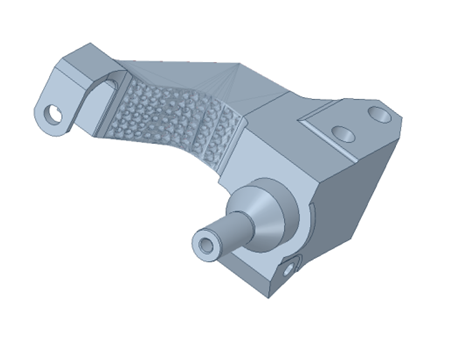

某点阵结构支架仿真分析
相关视频
点阵结构设计与仿真分析
点阵结构属于多孔介质的一种，密度小、质量轻、效率高，具有良好的比刚度、比强度等力学性能，是一种非常理想的轻质化结构材料。与传统固体结构不同，点阵结构不仅仅是一种轻量化结构，也是一种功能性结构，可以实现如阻尼减震、吸声降噪、缓冲吸能以及隔热隔磁等功能。本视频将从点阵结构等密度建模、变密度优化及宏细观结合的多尺度算法进行仿真验证等几个方面进行介绍，高效、快速地实现点阵结构建模及优化，并准确求解点阵结构的刚度、强度，大大减少计算规模，高效地实现复杂点阵结构的力学计算。
