ParticleWorks是由东京大学越塚誠一(Seiichi Koshizuka)教授,采用他自己的研究成果MPS——运动粒子模拟方法,而开发的一款先进的无网格液体流动仿真软件。
ParticleWorks是由东京大学越塚誠一(Seiichi Koshizuka)教授,采用他自己的研究成果MPS——运动粒子模拟方法,而开发的一款先进的无网格液体流动仿真软件。ParticleWorks通过将流体分解为一系列能够自由运动的离散单元或粒子来分析其运动规律,直接基于CAD数据,对流体的大变形、聚结和分割以及流体流动的快速变化等问题完成稳健、高精度模拟,对于运动边界问题也有出色的模拟能力。
ParticleWorks的MPS方法,是基于拉格朗日描述,以流体粒子的运动作为研究对象,观察各粒子在流场中运动时参数的变化情况,来获得整个流体的运动规律;适合求解不可压缩流体。

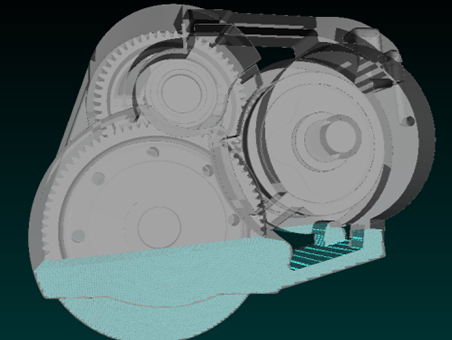

ParticleWorks基于CAD数据,可以不对计算域进行繁琐的网格前处理,直接对流体粒子进行计算,易于对复杂的运动边界问题或复杂的多物理场问题进行灵活的建模和仿真。

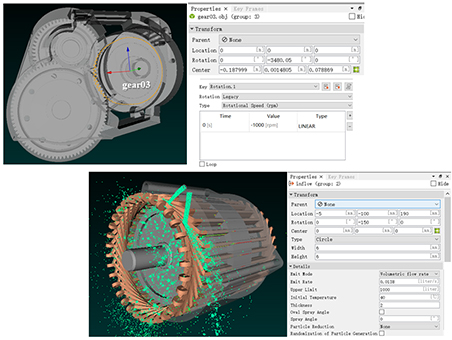

ParticleWorks直接将运动施加在CAD数据上,对于运动边界问题的模拟展现出色的性能。可以简单的设置壁面边界的平动、转动等运动,也可以完成流入边界的液体以瞬态流速、体积流率等方式进入计算域的设置。
ParticleWorks可以不通过划分网格来实现流体与固体、流体与粉末的耦合计算,也可以与其他第三方软件耦合,实现真实的复杂多物理场模拟。

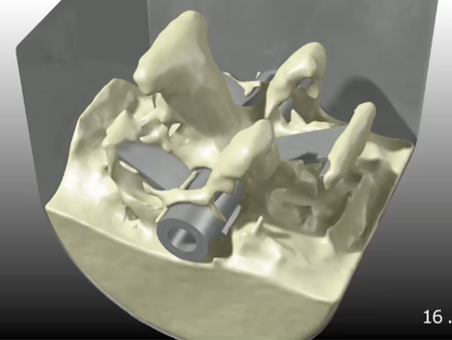

ParticleWorks支持牛顿流体和非牛顿流体分析,并且提供常见的Bingham Fluid模型、Power Law模型、Cross-Arrhenius模型等。

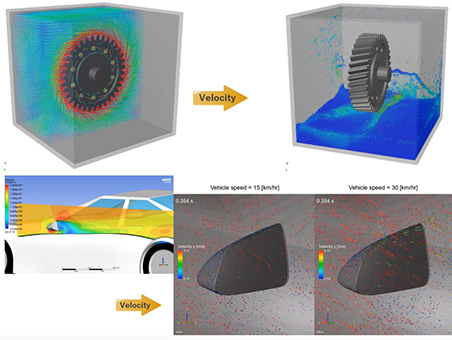

ParticleWorks可以通过空气阻力模型,导入其他传统CFD方法的软件来获得空气流场的计算结果,并考虑空气流场的存在对液体流动的影响。

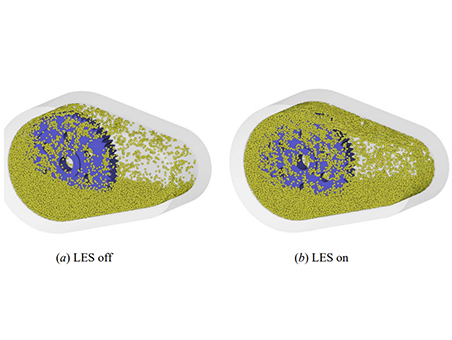

ParticleWorks使用混合模型来模拟湍流流动,采用LES大涡模拟与壁面函数模拟相结合的方法,实现更加真实、精准的模拟。

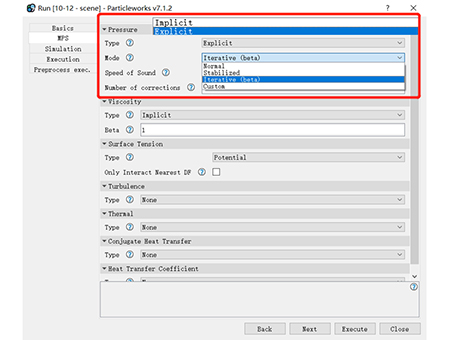

ParticleWorks的压力计算提供显式、隐式2种求解方法,并且在压力计算时,提供了抑制压力震荡模型和负压模型。
ParticleWorks软件可以设置绝热、等温、传热等不同的固体边界,并且支持温度、热传递计算,进而获得对流传热系数,与第三方软件结合还可以进行稳态热分析。
ParticleWorks支持2D模拟,对海啸等周期性现象,或域的剖面分析场景等都能显著的减小计算规模,实现快速计算。

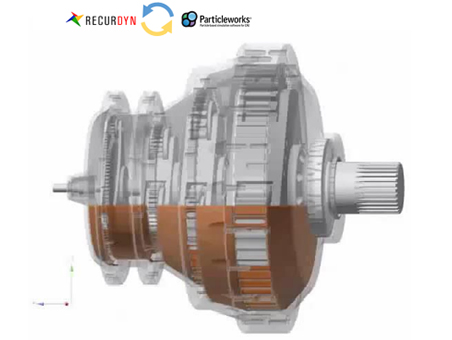

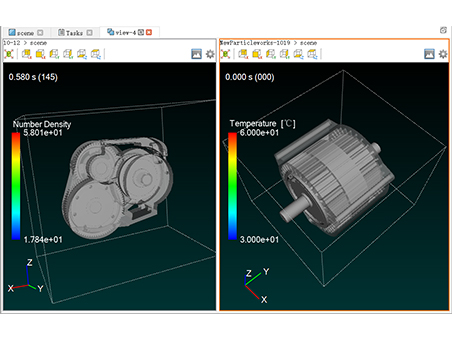

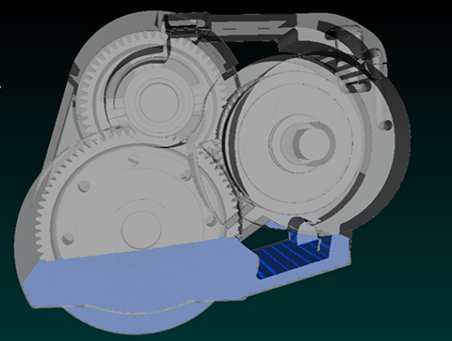

齿轮箱内油液润滑
电机淋油冷却模拟

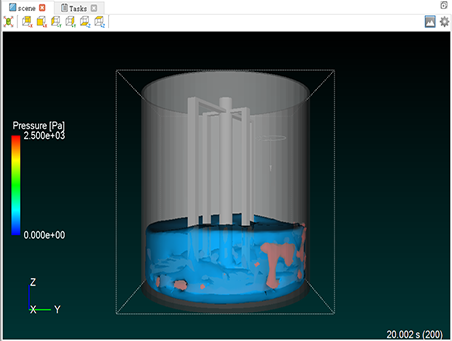

搅拌器搅拌过程模拟

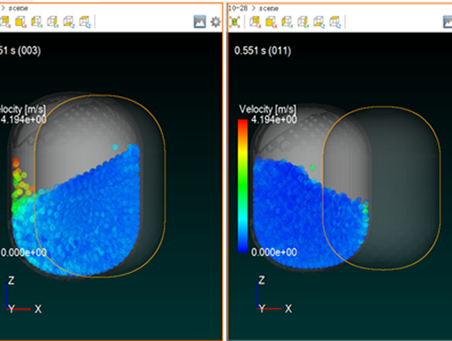

容器内液体晃荡模拟
